Famille 11

Raccordement · 20 références

Raccords union
trois pièces.

Le composant se démonte sans toucher à la tuyauterie. L’étanchéité est assurée par des joints uniquement : ni ruban PTFE, ni colle, rien qui pollue le circuit.

  • BSPP · NPT · SFX
  • 1/8" → 3"
  • Joints seuls
  • Sans PTFE ni colle
  • Laiton · cupro-alu · inox
Demander un devis

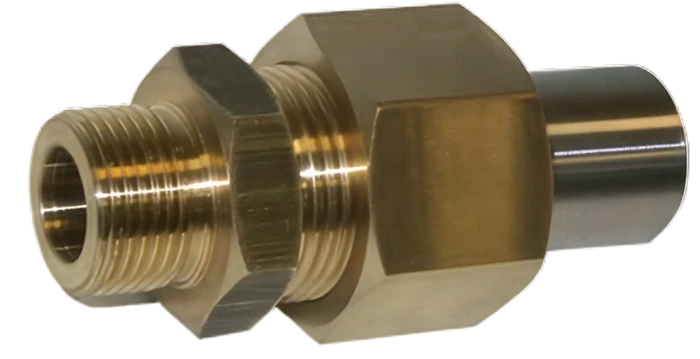

Raccord union trois pièces IMF en laiton, embout à souder
Références
standard
20
Tailles
BSPP
1/8" → 3"
Pression
nominale
100 → 500bar
Étanchéité
hélium
10⁻³mbar·l/s

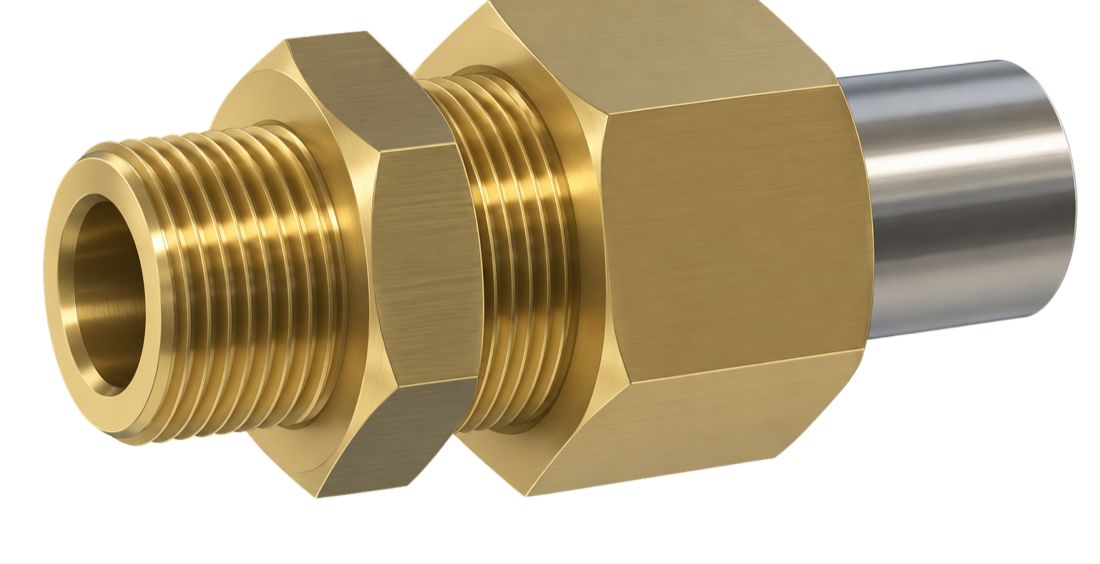

Rendu 3D d’un raccord union trois pièces
Raccord union trois pièces, rendu 3D

Conception

Cinq pièces,
aucune pollution.

Un raccord IMF relie un appareil au tube. La face plane entre partie union et embout permet de retirer le composant sans déplacer la tuyauterie.

  1. Pos 01Partie union
  2. Pos 02Joint torique, entre partie union et embout
  3. Pos 03Embout à souder, usiné pour votre tube
  4. Pos 04Écrou
  5. Pos 05Bague « BS » (lèvre caoutchouc) ou joint composite IMF

  • Aucun copeau

    L’usinage de précision garantit qu’on visse et dévisse sans générer de copeaux dans la ligne.

  • Le composant sort, le tube reste

    L’interface plane permet de déposer un appareil sans toucher à la tuyauterie.

  • Des joints, rien d’autre

    Joint torique et bague BS ou joint composite : 10⁻³ mbar·l/s He, sans rien qui pollue le gaz.

Références

Tous les raccords.

La pression nominale est la pression maximale de service du raccord. La pression réelle d’un assemblage est la plus faible du raccord et du tube.

Diamètre
Matériau
Corps
ØRaccordementRéférencePN (bar)Union & écrouBague « BS »Joint compositeSélection
1/8"BSPPT1827500Inox (I)-JC1760
1/4"BSPPT1848500Inox (I)-JC1761
3/8"BSPPT1563500Inox (I)-JC1762
1/2"BSPPT1850420Inox (I)-JC1851
3/4"BSPPT1567450Inox (I)-JC1853
1"BSPPT1569420Inox (I)-JC1855
1½"BSPPT1857350Inox (I)-JC1858
2"BSPPT1860400Inox (I)-JC1859

Votre référence

T1850

Raccord union 1/2" BSPP · union et écrou inox · PN 420 bar · joint composite JC1851 · embout inox

Embout
Demander un devis

8 références affichées sur 8. La référence et le matériau d’embout sont transmis au formulaire de devis. La pression réelle de l’assemblage est la plus faible du raccord et du tube.

Dimensions

Tableau dimensionnel.

Cotes en mm. Quand le Ø extérieur du tube dépasse Ø B, un adaptateur est soudé sur l’embout : on parle d’embout élargi.

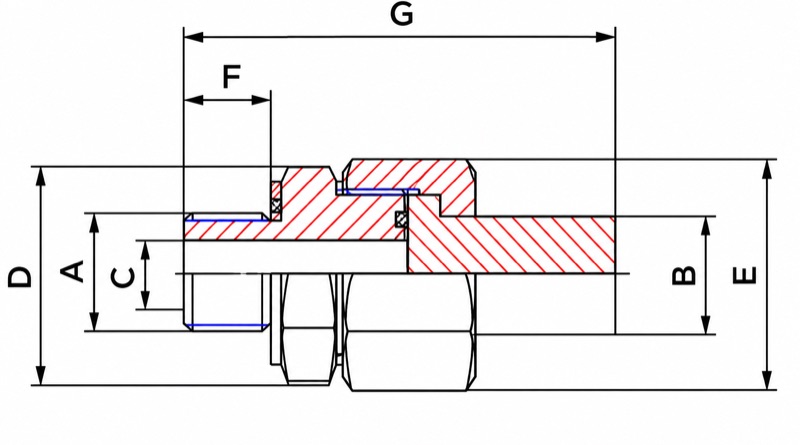

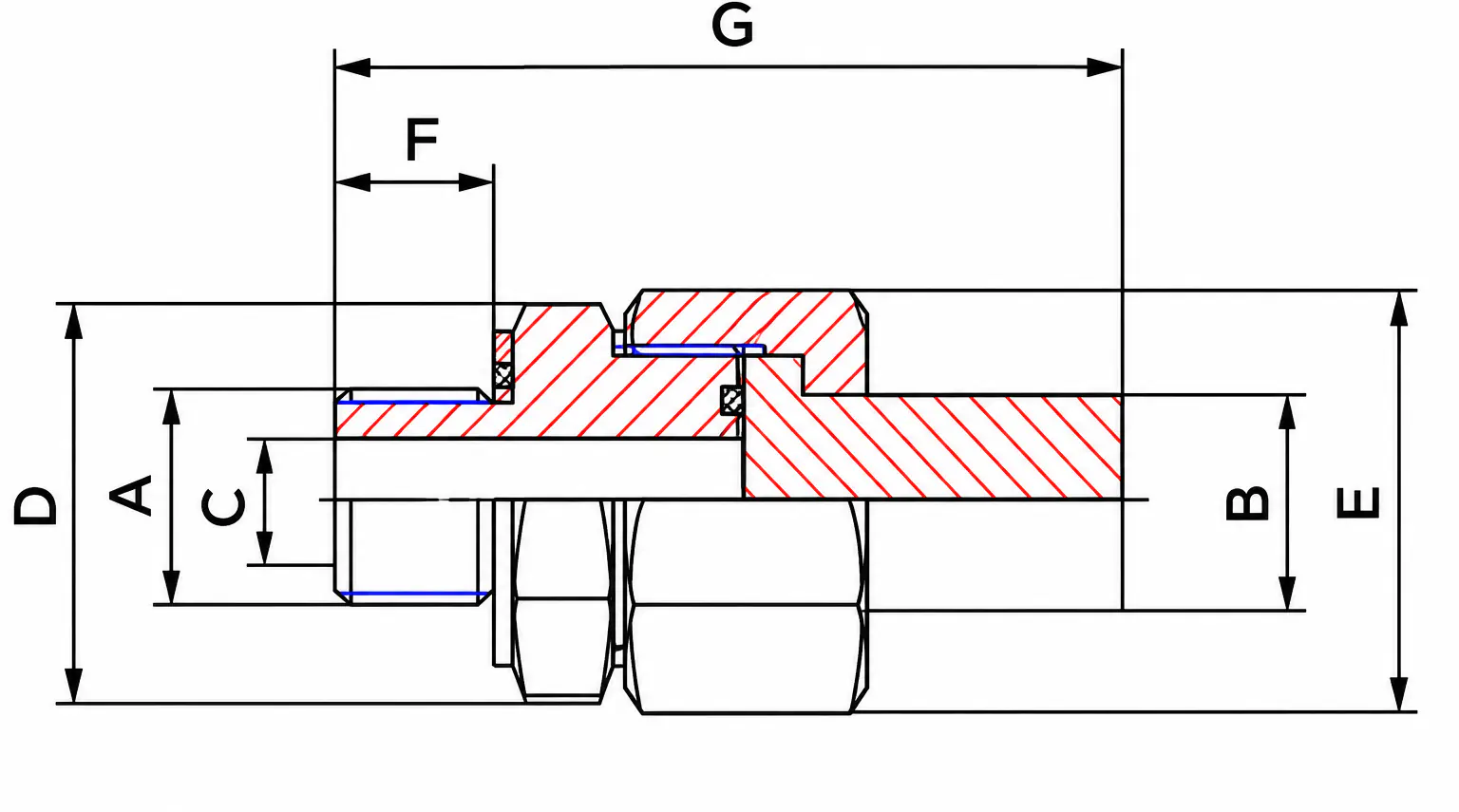

Coupe cotée du raccord union : diamètres A, B, C, plats D et E, longueurs F et G
Schéma coté A → G
Ø (A)Ø BØ CD (plats)E (plats)FG
1/8"10,241719750
1/4"13,7623267,755
3/8"17,2827271059
1/2"21,312,532369,469
3/4" LP26,91935408,877
3/4"26,916364113,579,7
1" LP33,7254146973
1"33,72242501593
1½"42,434626522,5125
2" LP60,350708017,5100
2"60,342809017134
3" LP88,975Ø 126-22142

Tubes

Tubes principaux.

Pression maximale de service du tube, par code. Liste non exhaustive : consultez-nous pour tout diamètre, schedule ou matériau hors tableau.

Tubes ISO en inox, Ø 6 à 42,4 mm
  • 0001Ø 6 × 1 : 420 bar
  • 0002Ø 8 × 1 : 300 bar
  • 0004Ø 10 × 1 : 350 bar
  • 0007Ø 10,2 × 2 : 450 bar
  • 0010Ø 13,5 × 2,3 : 420 bar
  • 0022Ø 17,2 × 2,3 : 300 bar
  • 0026Ø 21,3 × 2,6 : 300 bar
  • 0056Ø 42,4 × 3,2 : 150 bar
Tubes SCH 10S à 160S, Ø 13,72 à 33,4 mm

Codes et pressions de service communiqués sur demande par le bureau technique.

Demander la liste
Tubes cuivre, Ø 6 à 36 mm

Codes et pressions de service communiqués sur demande par le bureau technique.

Demander la liste

Sur mesure

Adaptateurs, brides ISO PN16 / PN40 ?

Raccords mâle-mâle et mâle-femelle, unions et brides tournantes ISO PN16 / PN40 : sur demande, avec le même principe d’étanchéité.

Demander un devis Parler à un expert

Certifications

Qualité & certification

  • ISO 9001:2015

    Management de la qualité

  • DESP 2014/68/UE

    Équipements sous pression

  • T-PED

    Équipements transportables

  • ISO 19443

    Management de la qualité nucléaire

  • ATEX 2014/34/UE

    Atmosphères
    explosives
