Famille 12
Integrabloc,
une ligne en un bloc.
Un panneau de régulation et de distribution construit à partir de blocs modulaires boulonnés face à face. Chaque fonction de la gamme existe en bloc : on conçoit (et on modifie) un panneau en ajoutant ou en retirant des composants.
- Blocs modulaires
- Ø 12 mm · 250 bar
- Joint Diabolo
- Maintenance en place
- Laiton · cupro-alu 300 bar
- Blocs
composants - 14
- Passage
interne - Ø 12mm
- Pression de
service - 250bar
- Ensembles
testés - 100%
Le système
Un panneau,
assemblé de blocs.
Chaque composant Integrabloc dérive d’un modèle du catalogue : ses performances sont déjà connues. Le panneau se dessine avec le bureau technique, puis évolue au fil des besoins.
- Pos 01Bride carrée, quatre vis inox : la même interface partout sur le panneau
- Pos 02Joint « Diabolo » : un cylindre à deux joints toriques, Ø 12 mm, 250 bar
- Pos 03Blocs de structure : entrée, sortie, intercalaires et blocs de liaison
- Pos 04Blocs composants : filtre, détendeur, déverseur, soupape, vannes
- Pos 05Fixation : points M6 répartis selon la géométrie et le poids du panneau
Moins d’encombrement
À fonction égale, un panneau tubé pèse et encombre nettement plus, et prend plus de temps à monter.
Maintenance sans dépose
Chaque composant s’entretient en place ; le panneau reste sur son support.
Évolutif
Changer ce que fait le panneau revient à ajouter ou retirer des blocs, sans refaire la tuyauterie.
Blocs
Ce qu’on assemble,
bloc par bloc.
Les blocs de structure portent le gaz et les fixations ; les blocs composants portent la fonction. Chacun dérive d’un modèle du catalogue.

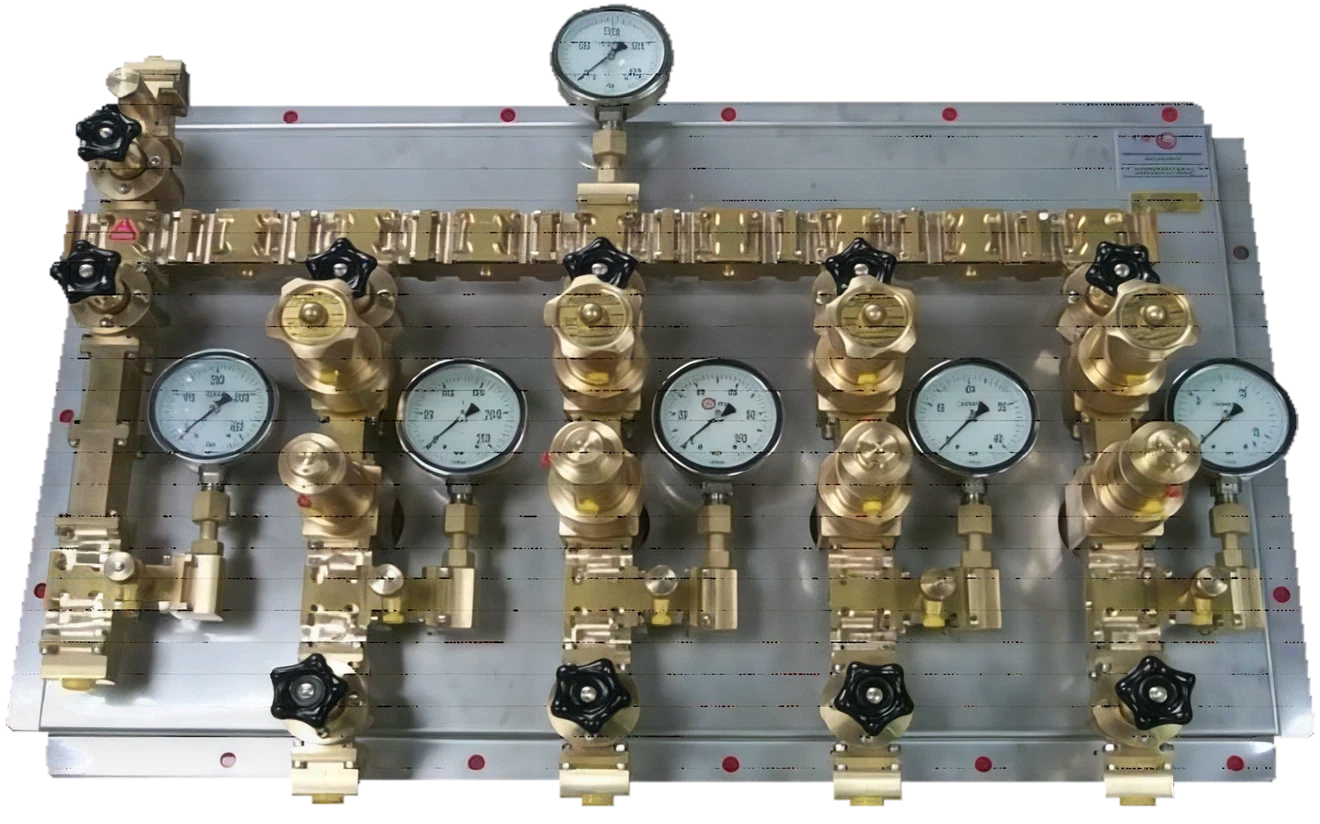

Panneau exemple
Un panneau,
repère par repère.

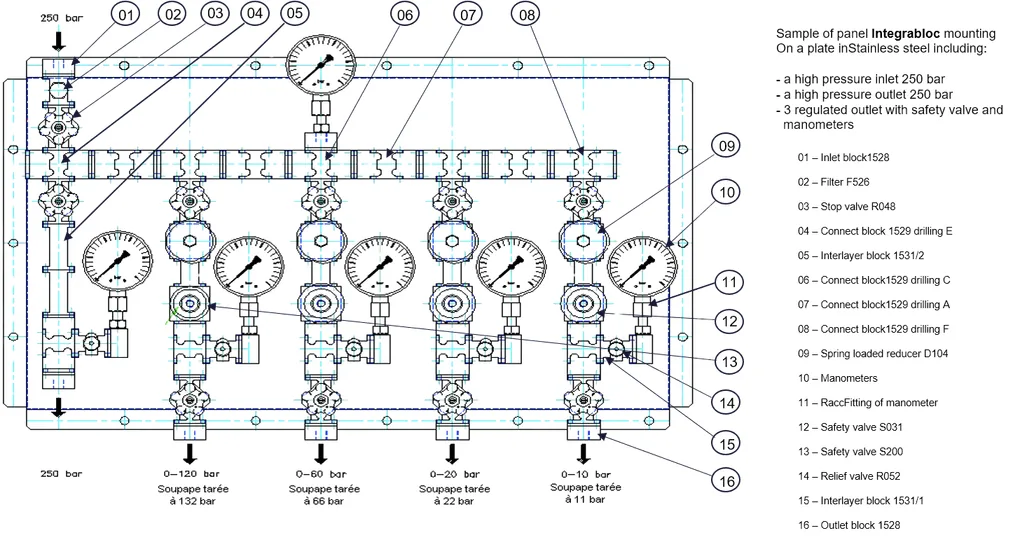

Sur une platine inox : une entrée haute pression 250 bar, une sortie haute pression 250 bar, et trois sorties régulées, chacune avec sa soupape et son manomètre.
- 01Bloc d’entrée1528
- 02FiltreF526
- 03Robinet d’arrêtR048
- 04Bloc de liaison, perçage E1529
- 05Bloc intercalaire 80 mm1531/2
- 06Bloc de liaison, perçage C1529
- 07Bloc de liaison, perçage A1529
- 08Bloc de liaison, perçage F1529
- 09Détendeur à ressortD104
- 10Manomètres-
- 11Raccord de manomètre-
- 12Soupape de sûretéS031
- 13Soupape de sûretéS200
- 14Robinet de déchargeR052
- 15Bloc intercalaire 50 mm1531/1
- 16Bloc de sortie1528
- Entrée et
sortie HP - 250bar
- Sorties
régulées - 3
- Passage
interne - Ø 12mm
Détails techniques
Perçages et options.
Ce qu’il faut préciser pour dessiner un panneau : le routage du gaz, la fixation et le matériau.
Perçages du bloc de liaison 1529
- Aen ligne
- Cen croix
- Den T
- Een T inversé
- Fen équerre
Cinq perçages couvrent tous les routages : en ligne, en croix, en T, en T inversé et en équerre.
Fixation du panneau
Points M6 répartis selon la géométrie et le poids du panneau.
Version cupro-aluminium 300 bar
Blocs en cupro-aluminium pour une pression de service de 300 bar (laiton : 250 bar).
Sur mesure
Pas de modèle qui convienne ?
Envoyez le fluide, les pressions, le débit et la température : le bureau technique revient avec le modèle et la construction.
Certifications
Qualité & certification-
ISO 9001:2015
Management de la qualité
-
DESP 2014/68/UE
Équipements sous pression
-
T-PED
Équipements transportables
-
ISO 19443
Management de la qualité nucléaire
-
ATEX 2014/34/UE
Atmosphères
explosives
