Série E024

Électrovanne · action directe

Électrovanne E024,
jusqu’à 400 bar.

Électrovanne 1/4" à action directe : cinq constructions voies/fonction dans un même corps, jusqu’à 400 bar, en cupro-aluminium ou inox. Bobine 25 W de 24 à 220 V.

  • 2/2 · 3/2
  • 400 bar
  • Bobine 25 W
  • Action directe
  • Cupro-alu · inox
Demander un devis

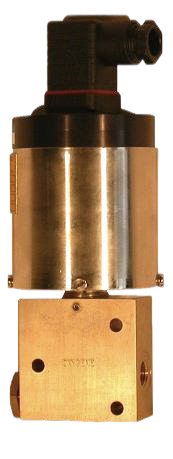

Électrovanne E024 avec sa bobine et son connecteur
Pression
entrée max
400bar
Diamètre
interne
3,2 · 4,2mm
Orifices
BSPP
1/4"
Kv à
ΔP = 1 bar
0,23 · 0,40

Configurations

Cinq constructions,
une par fonction.

La fonction est choisie à la construction, pas en service. IMF construit des électrovannes à action directe : elles manœuvrent quelle que soit la pression différentielle sur la vanne fermée. « Normalement » décrit la vanne sans courant.

Configurer l’E024

Fonction

Votre configuration

E024-I-F2

2 voies / 2 positions, normalement fermée · Ø 3,2 mm · corps inox · 400 bar

Corps
Demander un devis

La référence combine le modèle, le corps (B = cupro-alu, I = inox) et le code de fonction ; elle est transmise au formulaire de devis. Ø 3,2 mm requis pour 400 bar. Sur demande : contact de fin de course, commande manuelle, étanchéité dans les deux sens, bobines tropicalisées.

Alimentation
24 · 48 · 110 · 220 V, DC ou AC
Puissance
25 W
Température ambiante
−20 → +40 °C
Connectique
Hirschmann · Jaeger
Électrovanne E024 avec sa bobine et son connecteur

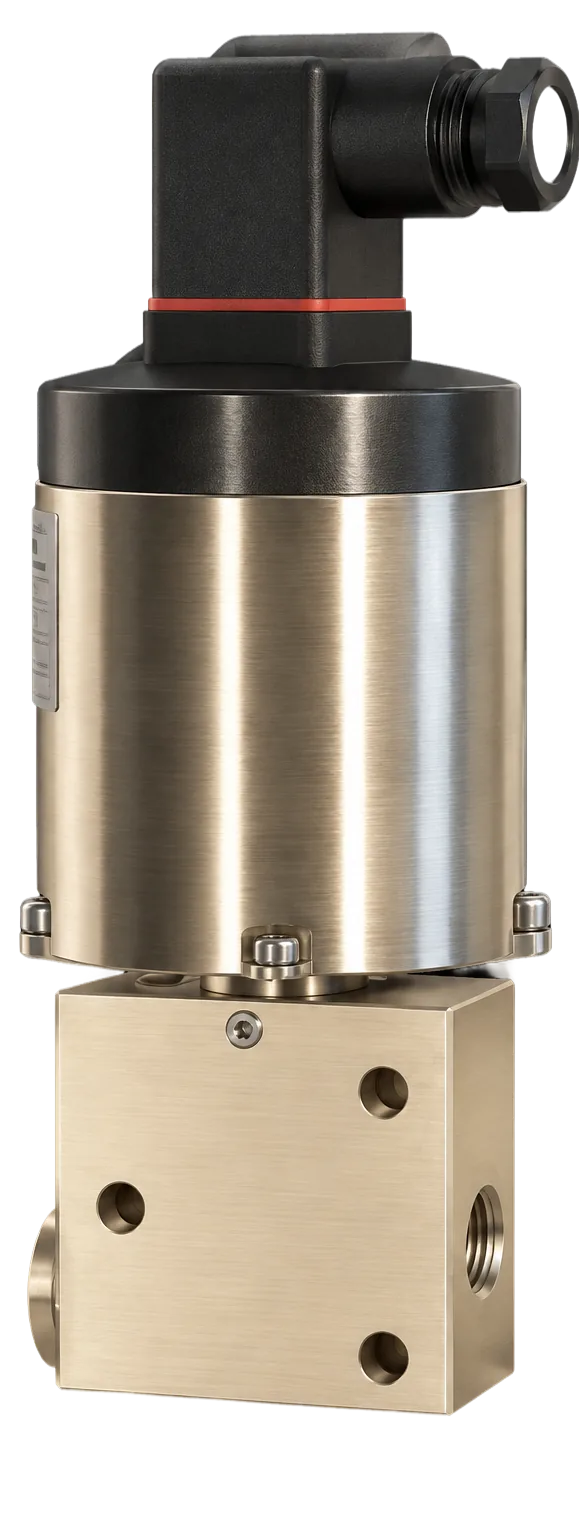

Électrovanne E024

Un projet avec E024 ?
Nos ingénieurs vous répondent.

Précisez votre fluide, votre pression amont, vos certifications requises, votre environnement. Vous recevez une préconisation personnalisée et un devis détaillé sous 24 heures.

Demander un devis

Matériaux & performances

E024

Corps
Cupro-alu (B)Inox (I)
Insert de clapet
PCTFEPeekTorlon
Siège
Inox (I)
Étanchéité
Int. 10⁻³ · ext. 10⁻⁴ mbar·l/s He
Kv (ΔP = 1 bar)
0,23 (Ø 3,2 mm) · 0,40 (Ø 4,2 mm)
Filtre conseillé
F509L / F509I option 1003
Raccord conseillé
T1847 · T1848 G1/4"

Téléchargements

Les valeurs de débit et de Kv sont fournies à titre indicatif. IMF se réserve le droit de modifier sa fabrication sans préavis.

Applications

Où trouve-t-on
l’électrovanne E024 ?

Même famille

  • Série E053

    Électrovanne pilotée · 1" – 1½" · Kv 29,6

    Une petite électrovanne pilote la vanne principale : la pression de service fait le travail.

    Matière
    alu · cupro-alu · inox
    Orifices
    1" · 1½" BSPP
    P. max
    250 · 400 bar
    P. mini
    8 bar

  • Série V134

    Vanne pneumatique · 1/4" · 400 bar

    Le jumeau pneumatique de l’E024 : pilote 8 bar au lieu d’une bobine, pour les zones sans électricité.

    Matière
    cupro-alu · inox
    Orifices
    1/4" BSPP
    P. max
    400 bar
    Pilote
    8 bar max

  • Série V137

    Vanne pneumatique · 1/2" · Kv 2,28

    Passage Ø 10 mm, quatre constructions jusqu’à 400 bar en laiton, cupro-alu ou inox.

    Matière
    laiton · cupro-alu · inox
    Orifices
    1/2" BSPP
    P. max
    350 · 400 bar
    Kv
    2,28
